IES扫描式混凝土厚度缺陷测试系统

美国OLSON IES扫描式混凝土厚度缺陷测试系统用途：

美国OLSON IES扫描式混凝土厚度缺陷测试系统主要用于连续、快速的测试混凝土板、混凝土路面、飞机跑道、隧道的衬砌、其它混凝土结构的厚度和缺陷（包括孔洞、裂缝、蜂窝），也可对混凝土结构中预应力管内未灌浆区域和灌浆不密实区域进行测试，并能对厚度、缺陷进行三维成像。

美国OLSON IES扫描式混凝土厚度缺陷测试系统详细介绍：

   IES扫描式冲击回波测试系统是目前最先进的冲击回波测试仪，由美国Olson公司首先研制成功，它除了具有一般冲击回波仪器的所有功能外，不仅加快了测试的速度、减轻了劳动量，而且增加了很多新的功能，如对混凝土厚度变化进行三维成像、混凝土结构中的缺陷三维成像、对混凝土中预应力管中的未灌浆区域进行三维成像等先进的功能。

IES基本组成：
1．Freedom Data PC数据采集单元
技术特点：
●高亮度彩色LCD，在强光下和夜晚均可使用
●内置锂电池可连续使用10～14小时，也可使用 110/220V交流电源或12V直流电源
●插件式多通道数据采集模块，可跟不同传感器组合形成多种测试系统。
●防震、防水设计，适合现场恶劣条件
●10/100MB LAN、USB、CRT，串/并口
●模拟/数字16通道PCI数据采集卡
●20GB硬盘及外置CD-RW
●National Instruments short-form PCI 12位A/D卡
●采样率：每个通道1M/秒、16通道可同时按此速率采样
●增益范围：×1至×8000标准 ●频率范围：DC－500,000Hz

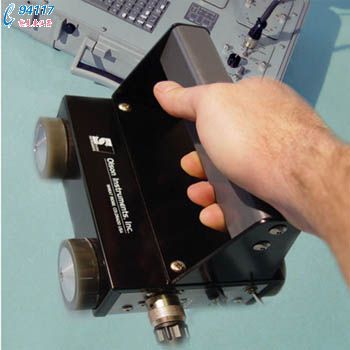

2．IE Scanner 扫描式冲击接收单元
美国OLSON IES扫描式混凝土厚度缺陷测试系统技术特点：
●内置螺线管冲击器
●带有6个位移传感器的滚动传感器测试轮
●一体化的冲击器单元及接收器单元，使得测试非常快捷
●带有微型麦克风，方便通过声音辨析浅的缺陷
●带有1.5米长可调节延长杆，非常便于地面和顶面测试

美国OLSON IES扫描式混凝土厚度缺陷测试系统技术参数：
测试厚度范围：9～50cm；
测试精度：2％（在已知厚度处标定后）；
英制或公制显示；
测试时不需要耦合剂；
测试时只需一个测试面；
测试速度是慢速步行的速率；
滚动传感器，每隔1英寸（2.54cm）进行一次测量；
对表面有油漆或粘结良好的瓷片，同样可以测试；
对板厚度或内部缺陷可进行三维成像，更直观显示缺陷
