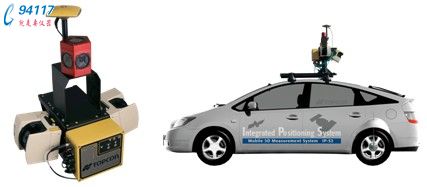

日本拓普康Topcon IP-S2移动测量系统【产品特点】
车载高精度定位与综合数据采集解决方案
● 精确记录具有空间参照信息和时标信息的RGB点云及视频影像
● 高精度GPS+GLONASS信号跟踪
● 惯性测量单元辅助导航定位
● 获取道路及周边地物的3D特征
● 获取道路沿线360°全景影像
● 快速、简易的安装和拆卸
3D数据采集技术的革新是GIS产业增长和扩展的主要动力之一。
拓普康IP-S2移动测量系统成功解决了多维空间信息采集的瓶颈，采用卫星定位、惯导测量等融合定位方式，利用集成的360°相机和多重激光扫描设备，可以快速地提供精确的多元数据流，并且可在线进行数据更新，节省了大量的人力物力。
目前，在全球已有近千套IP-S2移动测量系统成功服务于城市景观漫游（如三维数字街景数据采集）、道路及管线设施普查、公众安全等领域。
【特性说明】
可同时获取具有空间和时标信息的RGB点云及360°影像双频GPS+GLONASS定位
IP-S2主控单元
使用多传感器实时获取精确的车辆位置和姿态。由于双频GNSS接收机能同时跟踪GPS和GLONASS信号，从而使IP-S2应用范围更广，尤其在有遮挡的城市区域。内置IMU连续不间断的监控车辆的运动和姿态，即使行驶在有障碍物、隧道等没有GNSS信号的情况下，IP-S2系统也能跟踪定位车辆的位置。
车轮编码器
车轮编码器提高了定位精度和可靠性。安装在后轮的车轴上，编码器可以检测每个轮子的转动。车辆姿态是通过比较两轮之间的转动速度而精确计算得到。
激光扫描仪（可选）
三个2D激光扫描仪能够获取道路路面及两侧的高分辨率3D点云，并且不受光线条件的影响。IP-S2系统利用高精度的点云数据和GPS时间能够定期进行道路形状、位置和属性等的检测。
360°全景相机（可选）
360°全景相机连续捕获球面影像。影像与点云的完美结合大大提高了三维分析功能。
高度集成的安装支架，易于快速安装和拆卸
IP-S2的安装支架将所有的传感器集成到一块，易于快速、简易安装和拆卸。运输箱能够装入整个安装支架，为IP-S2系统提供了保护和安全运输。
一台笔记本即可完成任意工作
高集成度系统的配置仅需要车里放置一台笔记本。从数据采集到处理再到分析都可以使用同一台笔记本完成。
|
IP-S2主机 |
|
GNSS单元 |
|
通道数 |
40个超级通用通道 |
|
跟踪信号 |
GPS L1/L2 载波, L1CA, L1P, L2P |
|
GLONASS L1/L2 载波, L1CA, L1P, L2P |
|
数据更新率 |
10 Hz |
|
静态测量精度 |
H: 3mm + 0.5ppm, V: 5mm + 0.5ppm |
|
动态测量精度 |
H: 10mm+ 1.0ppm, V: 15mm+ 1.0ppm |
|
惯性测量单元 |
|
类型 |
MEMS陀螺仪 |
|
陀螺仪误差 |
25°/h |
|
加速度计误差 |
8.0mG |
|
其他 |
|
数据更新/输出率 |
100Hz |
|
输入电压 |
9V ～ 18V |
|
键盘 |
FN1，FN2，电源键 |
|
LED指示灯 |
电源、GNSS、状态 |
|
输入/输出接口 |
USB、 Ethernet网口、扫描仪、 |
|
360° 全景相机、车轮编码器、GNSS 天线 |
|
工作温度 |
-30℃ ～ +60℃ |
|
防尘防水等级 |
IP66 |
|
尺寸 |
200mm x 230mm x 110mm |
|
重量 |
3.64Kg |
|
传感器 |
|
车轮编码器 |
|
脉冲率 |
2,500 PPR |
|
防尘防水等级 |
IP67 |
|
激光扫描器 |
|
测量精度 |
±35mm |
|
数据更新/输出率 |
75Hz |
|
典型测量范围 |
30M |
|
激光类型 |
一级激光 |
|
360°全景相机 |
|
配置 |
6个CCD影像传感器 |
|
分辨率 |
1600(H) x 1200(V) 像素 |
|
操作温度 |
0℃ ～ +45°C |
|
推荐的PC配置清单 |
|
OS |
Windows XP SP2 或更高级的版本 (32位) |
|
CPU |
Intel CoreDuro 1.4GHz 或更高 |
|
RAM |
2GB 或更大 |
|
显卡 |
大于等于256MB显存的独立显卡 |
|
端口 |
e-SATA x1，USB x 2，IEEE1394b x 1 |
【配套软件】
IP-S2 Dashboard——数据采集软件
IP-S2 Dashboard是通过PC端的FireFox Web浏览器来操作的，具备友好的操作界面。此软件通过网络使用户控制IP-S2主机和配置连接多种传感器。它也能控制数据采集、存储和显示。
坐标系统转换
专业的坐标系统转换软件能够将WGS84坐标的点云数据转换成本地坐标系统，这将更适用于GIS或CAD平台的应用。
日本拓普康Topcon IP-S2移动测量系统【应用领域】
灾害评估
道路周边设施盘查及入库
带状地形图制作
大比例尺数字地图/GIS 底图
为道路设计提供数据采集
构筑物监测
室内调绘及量测
