绝缘油测试仪OTS60AF/2

美国AVO 绝缘油测试仪OTS60AF/2

绝缘油测试仪OTS 60AF/2仪器特点：

n 全自动微处理控制操作

n 有 15 个标准测试程序和 5 个用户自定程序

n 用户可自行对试验程度编程

n 大屏幕液晶显示

绝缘油测试仪OTS 60AF/2仪器说明

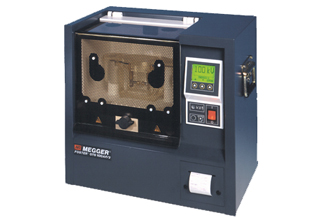

Megger OTS 60AF/2 、 OTS 80AF/2 和 OTS 100AF/2 是自动绝缘油耐压测试仪，它们最大的测试电压分别为 60KV 、 80KV 、 100KV 。

这些测试仪是全自动设备，使用者只要将油样装入油杯，然后选择所需的试验程式即可。许多国家的测试规范已固化在内存中：耐压时间、搅拌时差和升压速度。另外，使用者可自编一个试验程序并且存贮于 5 个用户自定程序之中，供以后经常使用。

各类型的油测试仪都可进行持续耐压试验，将电压升至预选设置的电压，然后保持一分钟，以验证绝缘油是否击穿，保持时间和持续电压都可由用户选择。

紧挨测试室的控制面板有液晶显示器，显示屏上显示了内置好的试验程序，这些试验程序包含了所施加的测试电压和电屏幕下方三个键进行选择的功能。用户可选用英语、法语、葡萄牙语、西班牙语和意大利语进行界面。

测试结果随着日期和时间一同打印出来，同时将击穿电压的平均值及标准偏差打印出来。击穿电压值的测量和打印的分辨率是 0.1KV 。测试结果可由内置打印机打出来，或由 RS-232 接口输到外置打印机上或是 PC 机上。

用户可选择三种搅拌方式：由磁棒搅拌、由电机驱动搅拌或不进行搅拌。仪器中推荐了几种国际测试规范的搅拌方式，使用户在使用时感到十分灵活。

仪器有坚硬的钢壳，有数个输入电压，高压室由聚乙稀，带麻点的透明门遮盖。

自锁安全装置防止有人在测试过程中接近高压端子，确保使用者具有很高的安全性。

绝缘油测试仪OTS 60AF/2特性和优点

l 0.1KV 的高分辨率

l 日期和时间随测试结果一块打印出来，也可由 RS-232 下载

l 打印机一体化于测试仪

l 具有 5 分钟快速测试序列

l 搅拌型式可以选择

l 在高压测试室具有安全联锁装置

测试油杯：

测试杯满足 ICE 156 规程，每个油杯配有蘑菇形和圆柱形试验电极，一个间隙标准尺和一个球形电磁搅拌棒。

其它油杯作为可选附件可以购买，其中包括满足 ASTMD 1816 规程的油杯， ASTMD 1816 规程要求由电机驱动的搅拌方式。

VCM100 型电压校准表也可以买到，放在油杯的位置上，进行升压就可进行校定。

绝缘油测试仪OTS 60AF/2仪器应用

这种仪器用于确定诸如变压器、开关和其它电力设备的绝缘油的介质强度。它能对绝缘油的基本状况做出较快的评价，能表明油是因潮湿或尘粒而恶化。介质强度低说明所测试的油已被恶化或需更换。

所提供的具体的取样技术、测试邮政杯尺寸和试验过程等的规范提高了结果分析能力，这些标准化 OTSAF/2 减少了使用者的测试时间。

绝缘油测试仪OTS 60AF/2仪器规范

测试电压： 对于 61.8Hz OTS 60AF/2 最大 60KV

OTS 80AF/2 最大 80KV

OTS 100AF/2 最大 100KV

电流： 有四个值可供选择： 110V 、 120V 、 240V ± 10% ， 50/60Hz

显示： 点阵式液晶显示，直接显示 KV 值。

测量分辨率： 0.1KV

尺寸： 502H × 464W × 319D ㎜

重量： 41 ㎏

安全性： 满足 IEC+ 1010-1

温度范围： 使用— 0～ 40 ℃ 贮存- 40～ ± 70 ℃

湿度范围： 使用— H 40 ℃ 时 80%RH

贮存— 40 ℃ 时 93%RH

贮存— 25 ℃ 时 95%RH
