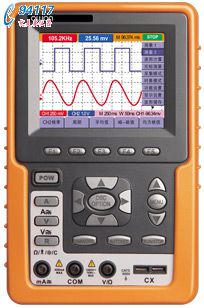

| 手持式数字存储示波器HDS1021M性能参数 |
| 型号 型号 |
HDS1021M HDS1021M |
HDS1022M HDS1022M |
HDS2062M HDS2062M |
| 带宽 带宽 |
20MHz的 20MHz |
20MHz的 20MHz |
60MHz的 60MHz |
| 实时采样率 实时采样率 |
每秒100百万取样/秒 100MS/s |
每秒100百万取样/秒 100MS/s |
250毫秒/秒 250MS/s |
| 上升时间 上升时间 |
≤17.5ns ≤17.5ns |
≤5.8ns ≤5.8ns |
| 通道 通道 |
单通道单通道 |
双通道 双通道 |
| 输入阻抗 输入阻抗 |
100万 Ω± 2％，与20pF ± 3pF的并联 1M Ω± 2% ，与20pF ± 3pF并联 |
| 探头衰减系数 探头衰减系数 |
1倍，10倍，100倍，1000倍 1X ， 10X ， 100X ， 1000X |
| 最大输入电压 最大输入电压 |
400V电压 （ 峰峰值 ） 猫 Ⅱ 400V （ PK-PK ） CAT Ⅱ |
| 通道间的隔离度 通道间的隔离度 |
50赫兹（100:1），10MHz的（25：1） 50Hz(100:1) 、 10MHz （ 25 ： 1 ） |
| 最大记录长度 最大记录长度 |
每通道6k的个点每通道6K个点 |
| 扫速范围 扫速范围 |
5ns/div-100s/div按 5ns/div-100s/div 按
1-2.5-5进制方式步进 1-2.5-5进制方式步进 |
5ns/div-100s/div 5ns/div-100s/div
按1-2-5进制方式步进按1-2-5进制方式步进 |
采样率和延迟 采样率和延迟
时间精确度 时间精确度 |
± 100ppm的（任何≥1ms的的时间间隔） ± 100ppm(任何≥ 1ms的时间间隔) |
| 垂直分辨率垂直分辨率 |
8比特分辨率，两个通道同时采样 8比特分辨率，两个通道同时采样 |
| 灵敏度范围 灵敏度范围 |
5mV/div -5V/div 5mV/div -5V/div |
| 位移范围 位移范围 |
± 50V的（为500mV〜5V电压），± 2V的（为5mV〜200mV的） ± 50V(500mV ～ 5V), ± 2V(5mV ～ 200mV) |
| 直流增益精确度 直流增益精确度 |
± 5％ ± 5% |
| 触发类型 触发类型 |
边沿，视频边沿、视频 |
| 触发方式 触发方式 |
自动，正常，单次自动、正常、单次 |
| 自动测量自动测量 |
峰 - 峰值，平均值，均方根值，频率，周期，最大值，峰-峰值、平均值、均方根值、频率、周期、最大值、
最小值，顶端值，底端值，幅度，过冲，预冲，上升最小值、顶端值、底端值、幅度、过冲、预冲、上升
时间，下降时间，正脉冲，负脉宽，正占空比，负占时间、下降时间、正脉冲、负脉宽、正占空比、负占
空比，延迟AB公司空比、延迟AB  ，延迟AB公司 、延迟AB  |
| 波形测量 波形测量 |
2个光标+20个自动测量 2个光标+20个自动测量 |
| 数学操作 数学操作 |
加，减，乘，除，反相加、减、乘、除、反相 |
| 波形存储 波形存储 |
4组波形 4组波形 |
| 数字万用表测量功能 数字万用表测量功能 |
电压，电流，电阻，电容，通断，二极管电压、电流、电阻、电容、通断、二极管 |
| 电压量程电压量程 |
直流电压：最大输入电压DC1000V DCV：最大输入电压 DC1000V
阿昔洛韦：最大输入电压AC750V（有效值） ACV：最大输入电压 AC750V(有效值) |
| 电流 电流 |
民航处处长：，400毫安40毫安：（± 1.5％± 1字） DCA：40mA、400 mA：（±1.5%±1字）
20A条（使用分流器）：（± 3％± 3字） 20A（使用分流器）：（±3%±3字）
爱滋病顾问局：四十零毫安：（± 1.5％± 3字） ACA：40mA：（±1.5%±3字）
400毫安：（± 2％± 1字） 400 mA：(±2%±1字)
20A条（使用分流器）：（± 5％± 3字） 20A（使用分流器）：（±5%±3字） |
| 电容 电容 |
51.2nF - 100uF的电容器：±（3％+3个字） 51.2nF - 100uF ：±（ 3%+3个字） |
| 独立的浮地隔离通道 独立的浮地隔离通道 |
万用表与示波器输入地是隔离的万用表与示波器输入地是隔离的 |
| 程控特性/接口特性 程控特性/接口特性 |
| 电脑接口 PC接口 |
USB接口，RS232串口接口 USB 、 RS232接口 |
| 电源电源 |
电源适配/电池电源适配/电池 |
| 电池供电电池供电 |
6小时锂电池 6小时锂电池 |
| 显示 显示 |
| 显示类型显示类型 |
3.8英寸的彩色液晶显示 3.8英寸的彩色液晶显示 |
| 显示分辨率显示分辨率 |
320水平× 240垂直像素 320水平× 240垂直像素 |
| 显示色彩显示色彩 |
4096色 4096色 |
| 显示语言种类显示语言种类 |
中文简体，英文，俄语，德语，西班牙语，波兰语中文简体、英文、俄语、德语、西班牙语、波兰语 |
| 物理特性 物理特性 |
| 尺寸尺寸 |
180毫米 180mm × 一百一十三毫米 × 113mm × 40毫米 × 40mm |
| 重量重量 |
645克 645g |
|
其他 其他 |
| 附件附件 |
两支1.2米两支1.2m ，1:1（10:1）示波器无源探极 、 1:1(10:1)示波器无源探极 |
| 一付万用表测试笔一付万用表测试笔 |
| 一条的USB或RS - 232的数据传输线一条USB或RS-232数据传输线 |
| 一个大电流测量扩展模块一个大电流测量扩展模块 |
| 一个小电容测量模块一个小电容测量模块 |
| 一支示波器探极调整工具一支示波器探极调整工具 |
| 一个符合所在国标准的电源适配器一个符合所在国标准的电源适配器 |
| 一张使用光盘一张使用光盘 |
| 持有证书持有证书 |
通过CE，FCC，中央军委 CE 、 FCC 、 CMC |
