产品型号： |

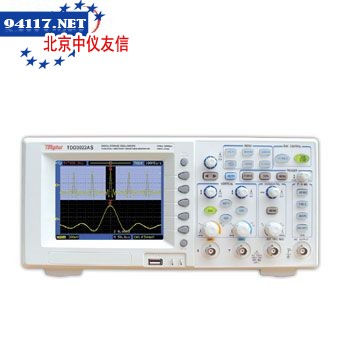

TDO3022AS | ||||||||||||
|
采样系统 | |||||||||||||
|
最高实时采样率 |
400Msps | ||||||||||||
|
最高等效采样率 |
10Gsps | ||||||||||||
|
存储深度 |
单通道2.4Mpts, 双通道1.2Mpts | ||||||||||||
|
垂直分辨率 |
8 Bits | ||||||||||||
|
采样模式 |
采样、峰值检测、平均 | ||||||||||||
|
自动设置 |
自动调节垂直增益(V/div)，水平时基(s/div), 触发方式为“自动” | ||||||||||||
|
垂直系统 | |||||||||||||
|
通道数 |
2个模拟输入通道，1个外部触发输入通道 | ||||||||||||
|
带宽 |
25MHz | ||||||||||||
|
输入耦合 |
直流DC、交流AC、接地GROUND | ||||||||||||
|
带宽限制(-3dB) |
------- | ||||||||||||
|
上升时间 |
<14.0ns | ||||||||||||
|
垂直灵敏度(V/div) |
2mV/div—5V/div 1-2-5进制 | ||||||||||||
|
垂直准确度 |
2mV/div, 5mV/div ±4%×读数±0.1格×电压/格+0.5mV; 10mV/div—5V/div ±3%×读数±0.1格×电压/格+1mV； | ||||||||||||
|
垂直偏置范围 |
距屏幕中心 ±8格 | ||||||||||||
|
探头衰减系数 |
×1，×10，×100，×1000 | ||||||||||||
|
输入阻抗 |
1MΩ||19pF | ||||||||||||
|
通道间延迟 |
两个通道刻度和耦合设置相同的时候±150ps | ||||||||||||
|
最大输入电压 |
400V（DC+AC峰值，@1MΩ） | ||||||||||||
|
探头补偿输出 |
3Vp-p，1kHz | ||||||||||||
|
水平系统 | |||||||||||||
|
时基范围 |
10ns—50s/div | ||||||||||||
|
水平采样模式 |
主时基、延迟扫描、X-Y、滚动 | ||||||||||||
|
时基准确度 |
±0.01% | ||||||||||||
|
| ||||||||||||
|
触发系统 | |||||||||||||
|
触发源 |
CH1、CH2、EXT、EXT/5、LINE、交替 | ||||||||||||
|
触发方式 |
自动、普通、单次 | ||||||||||||
|
触发耦合方式 |
DC、AC、低频抑制、高频抑制 | ||||||||||||
|
触发模式 |
边沿、脉宽、视频 | ||||||||||||
|
触发电平范围 |
内部：距屏幕中心±8格 EXT：± 1.6V EXT/5：± 8V | ||||||||||||
|
EXT输入阻抗 |
1MΩ||19pF | ||||||||||||
|
EXT最大输入电压 |
400V（DC+AC峰值，@1MΩ） | ||||||||||||
|
信号测量 | |||||||||||||
|
电压测量项目 |
最大值、最小值、峰峰值、高端值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、过冲、预冲、 | ||||||||||||
|
时间测量项目 |
频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、X at MAX、X at MIN | ||||||||||||
|
数学功能 |
A+B,A-B,A×B,FFT(1024 点) | ||||||||||||
|
光标测量 |
手动、自动、追踪 | ||||||||||||
|
硬件频率计 |
五位，计数可达示波器带宽 | ||||||||||||
|
存储与接口 | |||||||||||||
|
内部存储 |
10组设置、10组波形 | ||||||||||||
|
文件通讯格式 |
设置、波形、BMP位图、CSV文件，通讯文件具有日期、时间特征 | ||||||||||||
|
| ||||||||||||
|
显示系统 | |||||||||||||
|
显示器类型 |
STN LCD显示器，对角线145cm(5.7英寸) | ||||||||||||
|
分辨率 |
320(水平)×240(垂直) 点阵 | ||||||||||||
|
显示颜色 |
黑白单色 | ||||||||||||
|
对比度调节 |
20级 | ||||||||||||
|
菜单可选语言 |
简体中文、繁体中文、英文 | ||||||||||||
|
| ||||||||||||
|
实时时钟 |
------- | ||||||||||||
|
一般技术指标 | |||||||||||||
|
工作温度、湿度 |
°C,°°C－40°0 90%RH£ | ||||||||||||
|
电源 |
99V-242V AC，47Hz-440Hz | ||||||||||||
|
功耗 |
≤ 50VA | ||||||||||||
|
外形体积 |
320mm(W)×156.5mm(H)×123mm(D) | ||||||||||||
|
|
| ||||||||||||
|
净重量 |
约3.6kg | ||||||||||||
|
正弦信号特性 | |||||||||||||
|
| ||||||||||||
|
| ||||||||||||
|
幅度特性 | |||||||||||||
|
幅度设置范围(50Ω) |
在输出频率≤20MHz，幅度范围为1mVpp--10 Vpp 在输出频率＞20MHz，幅度范围为1mVpp—3.16 Vpp | ||||||||||||
|
幅度设置范围 |
在输出频率≤20MHz，幅度范围为2mVpp--20 Vpp 在输出频率＞20MHz，幅度范围为2mVpp—6.32 Vpp | ||||||||||||
|
最高分辨率(50Ω) |
1μVp-p | ||||||||||||
|
最高分辨率(高阻) |
2μVp-p | ||||||||||||
|
幅度误差 |
≤±2%+1mV (频率1KHz正弦波) | ||||||||||||
|
幅度稳定度 |
±1 % /4小时 | ||||||||||||
|
幅度平坦度(正弦波、方波、脉冲波) |
≤ 5 MHz ±5% > 5MHz ±10% | ||||||||||||
|
幅度平坦度 |
≤ 50 kHz ±5% > 50kHz ±20% | ||||||||||||
|
输出阻抗 |
50Ω | ||||||||||||
|
AM调制特性 | |||||||||||||
|
载波 |
正弦波、方波 | ||||||||||||
|
调制波 |
正弦波、方波、三角波等30中常用波形 | ||||||||||||
|
调制波频率 |
1mHz--1MHz | ||||||||||||
|
调制深度 |
1% ~ 120% | ||||||||||||
|
FM调制特性 | |||||||||||||
|
载波 |
正弦波，方波 | ||||||||||||
|
调制波 |
正弦波、方波、三角波等30中常用波形 | ||||||||||||
|
调制波频率 |
1mHz--1MHz | ||||||||||||
|
调频频偏 |
0.1% ~ 99.9% | ||||||||||||
|
PWM调制特性 | |||||||||||||
|
载波 |
脉冲 | ||||||||||||
|
调制波 |
正弦波、方波、三角波等30中常用波形 | ||||||||||||
|
调制波频率 |
1mHz--1MHz | ||||||||||||
|
宽度偏差 |
1% ~ 99% | ||||||||||||
|
FSK调制特性 | |||||||||||||
|
载波 |
正弦波 | ||||||||||||
|
跳变频率 |
1μHz--10MHz | ||||||||||||
|
间隔时间 |
1ms~40s | ||||||||||||
|
PSK调制特性 | |||||||||||||
|
载波 |
正弦波 | ||||||||||||
|
跳变相位 |
1°~360° | ||||||||||||
|
间隔时间 |
1ms~40s | ||||||||||||
|
DCOM(偏置调制)特性 | |||||||||||||
|
载波 |
正弦波、方波 | ||||||||||||
|
调制波 |
正弦波，方波，三角波等30种常见波形 | ||||||||||||
|
调制波频率 |
1mHz--1MHz | ||||||||||||
|
功能描述 |
实现载波和调制波的加法功能 | ||||||||||||
|
频率扫描特性 | |||||||||||||
|
波形 |
正弦波、方波 | ||||||||||||
|
频率范围 |
1μHz--10MHz | ||||||||||||
|
扫描类型 |
正向扫描、反向扫描和往返扫描 | ||||||||||||
|
扫描时间 |
1ms~500s | ||||||||||||
|
突发 (脉冲串)特性 | |||||||||||||
|
波形 |
正弦波、方波、三角波等30中常用波形 | ||||||||||||
|
计数 |
1~60000个周期 | ||||||||||||
|
突发频率 |
1mHz--1MHz | ||||||||||||
