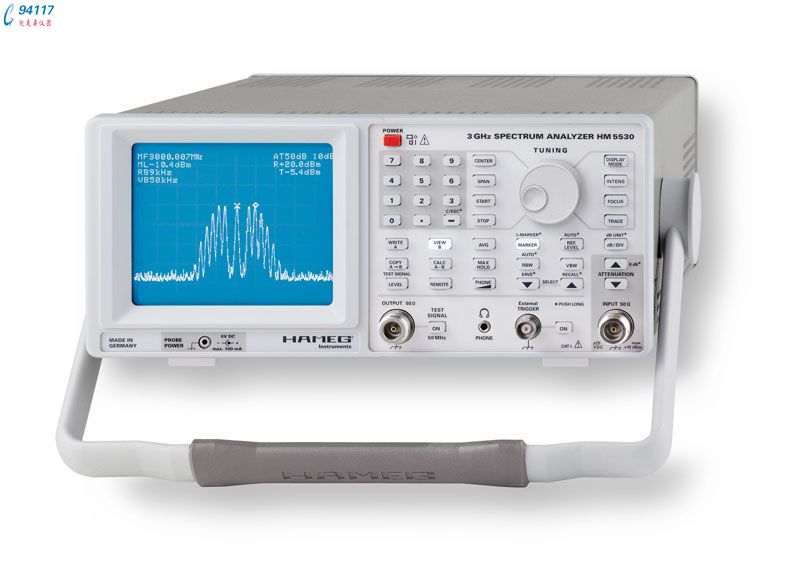

HM5530 3GHz频谱分析仪德国惠美HAMEG HM5530 3GHz 频谱分析仪

频率特性

频率范围：

100kHz 至 3GHz

频率发生：

TCXO带DDS (数字频率合成)

稳定性：

±1ppm

老化：

±1ppm/年

频率分辨率：

1kHz(6 1/2位读数)

中心频率范围：

0至3GHz

中心频率误差：

±1kHz

跨度设置范围：

0(零跨度)和1-3000MHz

幅度特性：

显示范围：

-110dBm 至 +20dBm

刻度，单位：

10或5dB/格，dBm、dBmV、dBµV可选

动态范围：

80dB(10dB/格)，40dB(5dB/格)

幅度频率响应(衰减10dB，零跨度，RBW1MHz，信号电平-20dBm)：

±3dB

显示屏(CRT)：

8格×10格

显示刻度：

对数

显示单位：

dB(dBm、dBmV、dBµV)

输入衰减器：

0-50dB，10dB增量

误差：

±2dB，参考10dB

最大连续输入电平：

衰减10-50dB：

+20dBm(0.1W)

衰减0dB：

+10dBm

最大直流输入电压：

±25V

参考电平：

调节范围：

-110dBm至+20dBm

误差(1500MHz，衰减10dB 零跨度，RBW1MHz)：

±1dB

最小平均噪声电平(RBW9 kHz)：

150kHz-1.5MHz：

-90dBm

1.5MHz-2.6GHz：

-100dBm

2.6GHz-3.0GHz：

-90dBm

3次谐波互调制(2个信号)：

每个信号–33dBm，频率差>3MHz：

>75dBc

2 次谐波失真(在-30dBm 信号电平上的2次谐波，衰减0dB，频率差>3 MHz)：

>75dBc

带宽相关频率响应幅度误差(RBW1MHz，零跨度)：

±1dB

数字化：

±1位(0.4dB)，在10dB/格刻度下(平均值、零跨度)

光标/Delta光标

频率分辨率：

跨度/2000，最大1kHz，6 1/2位

频率准确度：

±(1kHz+中心频率误差+0.02%×跨度)

幅度分辨率：

0.4dB，3 1/2位

带宽

-6dB时的分辨率带宽(RBW)：

1MHz、120kHz、 9kHz

视频滤波器带宽(VBW)：

50kHz、4kHz

自动选择扫描时间：

40、80、160、320和1000ms

输入/输出

测量输入：

N型连接器

输入阻抗：

50Ω

VSWR(衰减10dB):

典型值1.5:1

测试信号输出:

N型连接器

输出阻抗:

50Ω

频率:

50MHz±1kHz

电平:

-10至0dB，0.2dB增量

电平准确度:

±1dB

场探头的供电电压:

6VDC，最大100mA(2.5mm插孔)

音频输出(耳机):

3.5mm插孔

RS-232接口:

9针Sub-D

外部触发输入:

BNC连接器

数字信号:

低电平:

0至+0.8V

高电平:

+2.5V至+5.0V

功能

键盘输入:

中心频率，跨度，起始频率，终止频率，光标，Delta光标，参考电平，测试信号电平

旋转编码器输入:

中心频率，跨度，起始频率，终止频率，光标，Delta光标，参考电平，测试信号电平，亮度，聚焦，轨迹旋转，音量

最大保持检测:

峰值检测

AVG(平均值):

平均

参考频谱:

存储器深度2k×8位

保存/调用:

存储和调用最多10个仪器设置

AM解调制：

用于音频输出

远程：

通过RS-232显示远程/本地控制

读数：

8个参数显示区域，显示键盘输入

其他

显示屏(CRT)：

D14-363GY，8格×10格，内部栅格

加速电压：

大约2kV

轨迹旋转：

可在前面板上调节

环境温度：

+10至+40°C

储存温度：

-40至+70°C

电源：

105-254VAC ，50-60Hz，大约37WCATII

安全等级：

I(EN/IEC61010-1)，带有保护接地

尺寸(宽×高×深)：

285×125×380mm，带有可调节手柄、倾斜支架，便于携带

颜色：

techno-brown 棕色

重量：

大约6.5kg
