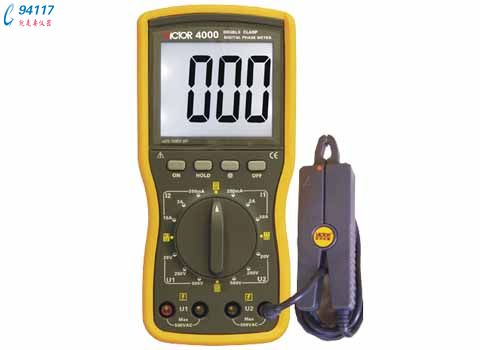

胜利VICTOR 4000双钳数字相位伏安表详细介绍：
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
|
|
环境湿渡 |
40%～60% |
＜85% |
|
|
信号波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信号频率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
仪表工作电压 |
9V±0.1V |
9V±1V |
|
|
外电场、磁场 |
应避免 | ||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 | ||
|
功 能 |
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试 |
|
电 源 |
DC9V 碱性干电池（1.5V AA×6） |
|
功 耗 |
开启背光灯最大约35mA,电池连续工作约40小时 |
|
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时 | |
|
显示模式 |
LCD显示，蓝屏背光功能，适合昏暗场所 |
|
LCD尺寸 |
70mm×62mm |
|
LCD显示屏 |
64mm×54mm |
|
仪表尺寸 |
长宽厚：196mm×92mm×54mm |
|
钳口尺寸 |
φ7.5mm×13mm |
|
采样速率 |
约3次/秒 |
|
量 程 |
交流电压：0～20V/200V/500V |
|
交流电流：0～200mA/2A/10A | |
|
相位：0～360° | |
|
测量相位时被测信号的幅值范围 |
测U1-U2相位时：30V～500V |
|
测I1-I2相位时：10mA～10.00A | |
|
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A | |
|
数据保持 |
测试中按HOLD键保持数据，“DH”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电压检测 |
当电池电压低于7.8V～8V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
主机约550g（带电池），表钳约170g×2，测试线约250g |
|
测试线长度 |
1.5m |
|
电流钳线长 |
2m |
|
工作温湿度 |
-10℃～40℃； 80%Rh以下 |
|
存放温湿度 |
-10℃～60℃； 70%Rh以下 |
|
输入阻抗 |
测试电压各档输入阻抗为：2MΩ |
|
测U1U2相位时电压输入阻抗为：40KΩ | |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验 |
|
绝 缘 |
仪表线路与外壳之间、两电压输入端之间≥10MΩ |
|
结 构 |
双重绝缘 |
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
20V |
0.01V |
±(1.2%rdg+2dgt) |
|
200V |
0.1V | ||
|
500V |
1V | ||
|
电 流 |
200mA |
0.1mA |
±(1.0%rdg+2dgt) |
|
2A |
1mA | ||
|
10A |
10mA | ||
|
相 位 |
0～360° |
1° |
±3° |
|
仪表箱 |
1个 |
|
电流钳 |
2把 |
|
测试线 |
4条（红黑各2条） |
|
电池 |
6节（碱性干电池：1.5V AA） |
|
说明书 |
1本 |
|
合格证 |
1份 |
