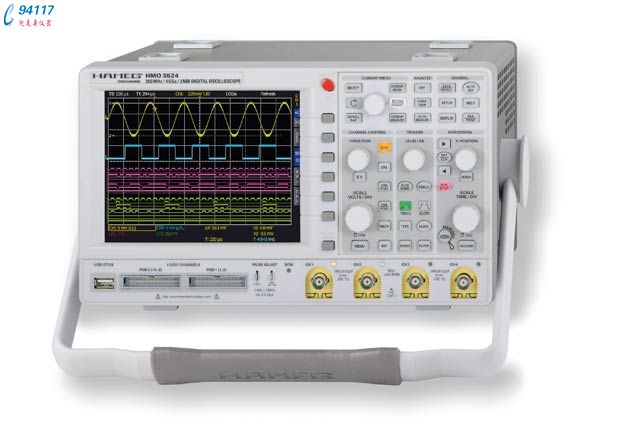

HMO3524 350MHz四通道混合信号示波器

显示

显示

6.5"VGA彩色TFT

分辨率

640×480像素

背光

LED400cd/m2

波形显示区域

  无菜单

400×600像素(8×12格)

  有菜单

400×500像素(8×10格)

彩色等级

256色

每通道亮度等级

0～31

垂直系统

通道

  DSO模式

通道1、通道2、通道3、通道4

  MSO模式

通道1、通道2 LCH 0～15(逻辑探头)选用2个HO3508逻辑探头

辅助输入

前面板(后面板)

  功能

外触发

  阻抗

1MW||13pF±2pF

  耦合

DC．AC

最大输入电压

100V(DC+ AC峰值)

XYZ模式

在独立逻辑选择上所有模拟通道

反相

通道1、通道2、通道3、通道4

Y-带宽(-3dB)

350MHz(5mV～5V)/格
100MHz(1mV，2mV)/格

较低AC带宽

2Hz

带宽限制(可选)

大约20MHz

上升时间(定义)

1ns

DC增益精度

2%

输入灵敏度

12阶步进

  通道1、通道2、通道3、通道4

1mV/格～5V/格(1-2-5序列)

  衰减性

在阶步进之间

输入通道1、通道2、通道3、通道4

  阻抗

1MΩ||13pF±2pF(50W时)

  耦合

DC，AC，GND

  最大输入电压

200V(DC+AC峰值)，50W＜Veff

测量电路

测量等级I(CAT I)

位置范围

±10格

偏置范围

  1mV，2mV

±0.2V

  5mV～50mV

±1V

  100mV～5V

±20V

逻辑通道

选购HO3508逻辑探头

  门限选择

TTL、CMOS、ECL、2个用户自定义-2～8V

  阻抗

100kW||＜4pF

  耦合

DC

  最大输入电压

40V(DC+AC峰值)

触发

模拟通道

自动

连接峰值检测和触发电平

  最小信号高度

0.5格

  频率范围

5Hz～400MHz

  电平控制范围

从最+峰值到最大峰值

正常(无峰值)

  最大信号高度

0.5格

  频率范围

0～400MHz

  电平控制范围

-10～+10格

操作模式

边沿/视频/逻辑/采样率

极性

上升、下降、两者

触发源

通道1、通道2、线性、外触发

耦合

AC：5Hz～400MHz
DC：0～400MHz
HF：30kHz～400MHz
LF：0～5kHz
噪声抑制：100MHz LPF 开关

视频

+/-同步脉冲

  标准

525线/60Hz系统
625线/50Hz系统

  场

场1、场2、两者

  行

所有，可选行数

  源

通道1，通道2，通道，通道3，4外触发

逻辑

AND，OR，TRUE，FALSE

  源

LCH0～15

  状态

LCH0～15X、H、L

触发状时显示

LED

外触发通道

辅助输入(在后面板辅助输入)

预/后触发

100%～+200%相关到2MPts

二阶触发

  相性

上升或下降

  最大信号高度

0.5格

  频率范围

0～400MHz

  电平控制范围

-10格～+10格

  操作模式
  时间后

20ns～0.1s

  事件发生后

1～2¹⁶

水平系统

显示单位

时间，频率(FFT)，电压(XY)

显示时基

主窗口，主和放大窗口

存储放大

到100，000：1

精度

20ppm

时基

  重刷操作模式

20ms/格～1ns/格

  滚动操作模式

50s/格～50ms/格

数字存储

实时采样率

4×2Gsa/s，2×4Gsa/s逻辑通道：16×1Gsa/s

等效采样率

50Gsa/s(逻辑通道没有定义)

存储深度

2×2MPt(4×2MPt)

操作模式

采集，平均，沿，峰值检测，滚动，随意运行/触发

垂直分辨率

8位

水平分辨率

  Yt模式

50Pts/格

  XY模式

8位

内插法

Sinx/x(通道1，通道2)，Pulse(LCH0～15)

斜率

关闭，50ms～∞

预触发

0～2百万 X (1/采样率)

  后触发

0～4百万 X (1/采样率)

屏幕刷新率

高达2500个波形/秒

显示

点(仅获取点)，矢量(内插)，斜率

存储数据

10

操作/测量/接口

操作

菜单驱动(多语言)，自动设置，帮助功能(多语言)

存储/调出记忆

10种具体仪器参数设置

频率计数器

  0.5Hz～1MHz

5位分辨率

  ＞1MHz～350MHz

6位分辨率

  精度

20ppm

自动测量

频率，周期，U_DC，U_PP，U_P+，U_P-，U_RMS，U_avg，t_上升，t_下降

游标测量

△V，△t，1/△t(f)，V到Gnd，Vt related to Trigger point,ratio X Y,pulse ,peak to peak,peak+,peak-

接口

双电流隔离USB/RS232接口(HO720),USC-Sfick(前面板)，实用SWV2.0和USB打印口(后面板)，外监视用DVI接口

选用接口

IEEE-488或网口/USB

运算功能

计算式数量

10种计算式每种高达5种格式

源

所有通道，参数和运算存储

对象

运算记忆

功能

加，减，1/X，求和，DIV，SQ，POS，NEG，INV

通用信息

探头调整输出

1kHz/1MHz示波信号～0.2Vpp(上升时间＜4ns)

外接电源

105～253V，50/60Hz，CAI Ⅱ

功耗

在2300V，50Hz时，最大70瓦

保护系统

安全等级I(EN61010-1)

操作温度

+5℃～+40℃

保存温度

-20℃～+70℃

最大相对湿度

5%～80%(无冷凝)

尺寸

285×175×220mm

重量

3.6kg
