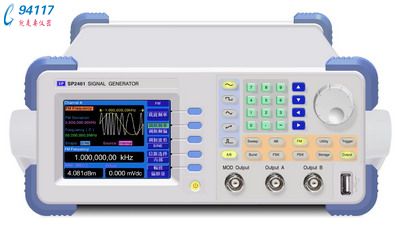

SP2461数字合成标准高频信号发生器，使用直接数字合成技术，实现1μHz （fc ≤ 80MHz）和1Hz（fc > 80MHz）的频率分辨率，频率覆盖100μHz～300MHz，电平覆盖可达-127dBm～+13dBm，可选配USB接口和GPIB接口，其面板采用3.5″QVGA彩色液晶显示，使操作更加直观方便，是新一代的高性能合成信号发生器。
SP2461Ⅳ型信号发生器产品特点：
采用3.5″QVGA彩色液晶显示，导电按键功能控制，读数清晰操作简便；
数字化调制技术；
具有A、B路输出功能；
120dB程控衰减,实现微状信号输出;
自动电平控制电路，确保输出幅度稳定;
外标频输入,实现全频段更高频率精度;
载频频率电平,调制任意存储调用;
SMT工艺生产，可靠性高
带RS232接口，可选配USB接口和GPIB接口；
SP2461 Ⅳ型信号发生器产品主要技术指标：
|
频率范围 |
100μHz～80MHz（SP2461 Ⅰ型）
100μHz～110MHz（SP2461 Ⅱ型）
100μHz～150MHz（SP2461 Ⅲ型）
100μHz～200MHz（SP2461 Ⅳ型）
100μHz～300MHz（SP2461 Ⅴ 型） |
|
频率分辨率 |
1Hz(80MHZ以下1μHz) |
|
频率精度 |
±2.5ppm |
|
输出功率范围 |
-127dBm～+13dBm |
|
输出电平分辨率 |
0.1dB |
|
衰减精度 |
±2dB |
|
输出阻抗 |
50Ω,VSWR<1.5 |
|
频谱纯度 |
谐波:<-30dBc(输出电平≤+4dBm)
分谐波:<-40dBc (输出电平≤+4dBm)
非谐波:<-40dBc (输出电平≤+4dBm, 偏离载频≥5kHz ) |
|
调频 |
峰值频率偏移: fc/2 (载波频率 +偏移≤80.1MHz, 载频≤80MHz)
峰值频率偏移:0～100kHz (载频>80MHz) |
|
调幅 |
1～120% (载频≤80MHz)
1～80% (载频＞80MHz) |
|
FSK调制 |
F1和F2在各频率分段内任意设定 |
|
PSK调制 |
相位1 (P1) 和相位2 (P2) 范围: 0～360°(载频≤80MHz) |
|
猝发 |
猝发计数:1～10000个周期 (载频 ≤80MHz) |
|
频率扫描 |
扫描速率: 1ms～800s 线性 (载频≤ 80MHz) 100ms～800s 对数(载频≤80MHz) 步进时间: 10ms～800s (载频>800MHz) |
|
B路输出插件 |
输出频率 |
频率范围：100μHz～2MHz |
|
频率最小分辨率：100μHz |
|
频率稳定度：优于±5×10-6 |
|
输出幅度
（正弦波） |
幅度范围：100mVp-p～6Vp-p (高阻)
50mVp-p～3Vp-p (50Ω) |
|
最小分辨率：±0.1mVp-p |
|
幅度误差：≤0.5% ±5mVp-p ( F≤100kHz ) |
|
失真度：≤1% (输出幅度2Vp-p , f = 1kHz) |
|
输出阻抗 |
50Ω |
|
输出波形 |
正弦波、方波、三角波、正锯齿波、脉冲波。 |
|
脉冲波(或方波)升降时间 |
≤500ns |
|
A/B正弦信号相位差范围 |
0.0～360.0度 |
|
外形尺寸 |
255mm×100×370mm |
|
重量 |
4kg |
|
|
|
|
|
|
