500M示波器 HDO 4054

产品特性：

●12-bit ADCs垂直分辨率，增强分辨率模式下达到15-bit

●长存储- 最高至50Mpts/ 通道

●12.1”触摸显示屏，1280×800分辨率

●多语言用户界面

●WaveScan-高级搜索和查找工具

●LabNotebook归档和报告生成工具

●历史回放模式- 波形回放和测量

●专业的频谱分析软件

●功率信号分析软件包

●串行数据触发和解码

HDO4000 高分辨率示波器应用Teledyne LeCroy 的HD4096 技术，结合长存储深度、紧凑轻巧的结构设计、12.1”多点触摸显示屏和强大的调试软件工具，提供给用户精确测量和快速调试的理想示波器。HDO4000 高分辨率示波器内置的WaveScan 波形搜索和查找工具、LabNotebook 报告生成工具、历史模式等，帮助确认和隔离问题信号，为快速解决电路故障提供最佳解决方案。

HD4096高分辨率技术

HD4096高分辨率技术包含高采样率的ADCs，高信噪比的前置输入放大器和低噪声的系统架构。使用HD4096 技术的HDO4000 高分辨率示波器可以精确采集和测量高达1GHz 带宽、高采样率和比传统8-bit 示波器高达16 倍的垂直分辨精度。

超大12.1”触摸屏幕

HDO4000 高分辨率示波器上使用了12.1”超大的触摸屏设计，使示波器上复杂的用户操作界面已经成为了过去。同时示波器上的用户界面专为触摸屏幕和鼠标操作而设计，而使HDO4000 高分辨率示波器的操作变得异常简单，即使没有使用过力科示波器的用户也能够轻松上手！因为不论是通道、时基、触发还是自动化测试都可以一触完成！

长存储深度

最高至50 Mpts 存储深度的HDO4000 高分辨率示波器可以高精度的捕获大量的数据信息，以作为后期处理的依据。结合2.5GS/s和50 Mpts 存储深度的架构令您在长时间采集和快速脉冲捕获都游刃有余。

更为灵巧的尺寸

您一定难以想象如此高性能的仪器还能够拥有纤细的身材，拥有12.1”超大屏幕的同时只保持了5”的仪器深度和如此便携的体积。同时，HDO4000 高分辨率示波器创新性的外观工业设计能够保持4 种不同的仪器倾斜位置和视角，您可以随心所欲将它摆在实验室的任何位置。

HD4096高分辨率技术

HD4096高分辨率技术的核心在于高采样率的12-bitADCs; 极高信噪比的前端放大器; 和更低噪声的整体架构，从而保证了HDO4000 高分辨率示波器能够采集和显示高达1GHz、高采样率和比传统示波器高达16 倍的垂直分辨率。

采用HD4096 技术的HDO4000 高分辨率示波器比传统8bit 示波器方案拥有更高的垂直分辨率和测量精度。采样率高至2.5GS/s的ADCs 芯片能够提供12bit 分辨率的转换精度。高性能的前端输入放大器提供了高达55dB SNR 的信号保真度，为ADC 的数字化过程提供最原始的信号参考。低噪声的系统架构，保证了原始信号从待测器件发出到最终显示在示波器屏幕上，在整个链路上最大限度的减少干扰。

16X接近于完美测试

16x更高的分辨率

12bit垂直分辨率比传统8bit 示波器高出16 倍。4096个量化级别最大程度减小了量化误差对信号带来的影响。对比上图可以发现，8bit 示波器相对于原始信号引入了更大幅值的量化误差，而采用12bit HD4096技术的HDO4000 高分辨率示波器的量化误差则更小，更能够精确采集和显示原始信号。

使用含有HD4096 技术的HDO4000 高分辨率示波器进行调试工作明显具有多种优势：示波器显示的波形更加“干净“和”锐利“；工程师可以看到和测量到更多的信号细节；更精确的采集保证了后期信号测量和分析的精确性，让您得到更接近于真实的测量结果，缩短调试时间。

“干净”、“漂亮”的波形显示

与传统的8-bit 示波器采集的波形进行对比，使用HD4096 技术的示波器可以显示更“干净”、“锐利”的波形。HDO4000 高分辨率示波器使用高垂直分辨率采集波形，高采样率和低噪声架构保证了精确的波形显示。

看到更多的信号细节

使用传统8-bit 示波器往往会因为噪声的原因而丢失细节，使用HD4096 技术可以清楚观察和分辨这些信号细节。使用示波器的Zoom 功能，将信号细节放大之后，依然可以看到无与伦比的清晰细节

无可比拟的测量精度

精确测量对于调试和分析信号非常关键。HD4096 技术保证了示波器前端对于信号的精确采集，以及后期对于信号的精确测量和深入分析能力。

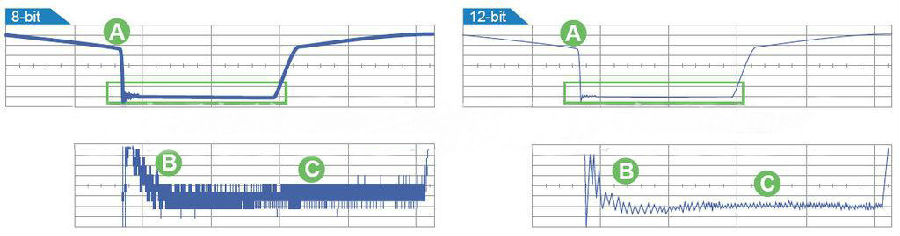

A.示波器上看到的波形看起来更加细腻和锐利，更加接近于真实的波形而不至于被量化噪声淹没

B.后期的测量分析会更加精准，因为一切测量都依赖原始的的精确采集

C.在8bit 示波器中会丢失掉的波形细节，在12bit 示波器上都可以一览无余！

体验触摸屏的便捷操作

 从此不必再浪费时间在搜索复杂的菜单结构以找到某项设置。在HDO4000 高分辨率示波器上，一切依赖于创新设计的触摸屏和直观的菜单结构轻松胜任！示波器屏幕上的任何地方都将是可交互的。需要调整通道、时基或触发设置时，仅需要触摸相应的标识框（信息描述框）就可打开相应的设置菜单。

设置测量参数仅需触摸就可完成，游标设置甚至可以通过手指拖动到合适的精确的位置。想放大波形上某处的细节吗？从此只需要用指尖画一个框就可以实现缩放。用手指拖动波形就可以实现垂直和水平的偏置设置。全部这些操作都可以通过触摸笔或外接鼠标实现，一切变得更加轻松。

为高效调试和验证的理想工具

频谱分析模式

使HDO4000 高分辨率示波器完成大部分专业频谱分析仪的操作，提供包括调整频谱分布，带宽分辨率，中心频率等。使用滤波器调理输入信号、实时观察频谱特性变化。独有的峰值搜索标签直观得标识出频谱分量，并将频率和能量幅值显示在列表中。用户可以在列表中选取频谱分量进行定位，并可以使用频谱瀑布图观察频谱随时间变化的规律。

WaveScan高级搜索和查找工具

快速搜索和扫描波形中的毛刺、欠幅和其他异常信号！

LabNotebook归档和报告生成工具

一键将所有数据、设置和截图归档，可以使用LabNotebook 自定义您的报告

串行总线触发和解码

迅速简便地隔离嵌入式控制器上的特定串行数据事件，更好地理解及更快地调试系统。

顺序采集模式

使用顺序模式进行高级波形捕获，顺序模式可以将存储深度进行分段存储，可以一次性捕获间隔时间较长的快沿脉冲和异常事件。

高级数学分析和测量工具

采用自动化测量参数，配合统计分析功能和小直方图多方位衡量波形指标。利用数学函数功能理解波形的深刻含义和细节分析。

历史波形回放模式

自定义回放历史波形，隔离信号当中的异常的根源。

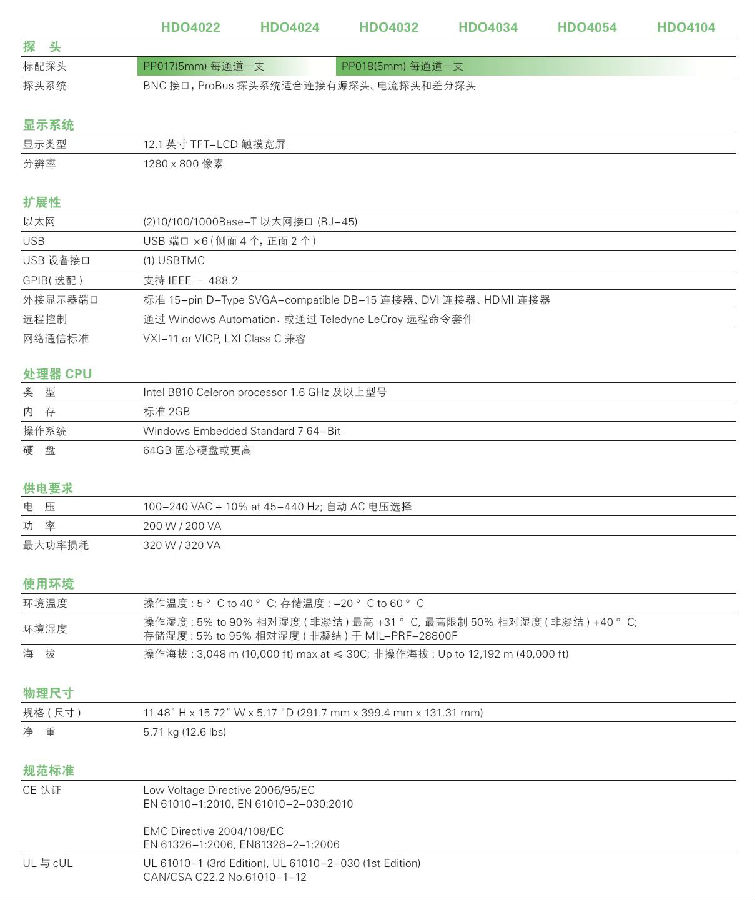

HDO4000 高分辨率示波器

HDO4000 高分辨率示波器应用Teledyne LeCroy的HD4096技术，结合长存储深度、紧凑轻巧的结构设计、12.1”多点触摸显示屏和强大的调试软件工具，提供给用户精确测量和快速调试的理想示波器。

1.整机只有325px（5”）厚度，当之无愧是200MHz-1GHz 带宽示波器当中最节省空间的一款

2.12.1”16:9，WXGA Color 宽屏触摸显示器，内置触摸笔，可外接鼠标键盘进行操作

3.本地语言用户界面-10 种语言包可选，增加了可以覆盖前操作面板的本地语言覆盖面板。

4.“按下”旋钮- 前面板旋钮都为三向旋钮，您可以“按下”旋钮实现调零，零偏，调整增益等操作。

5.波形控制旋钮- 使用多功能的垂直和水平旋钮控制通道、缩放、数学函数和内存曲线

6.专用的游标旋钮- 用于选择游标类型，定位游标的位置，不必打开任何菜单就可以读取游标值

7.专用的面板按钮，快速访问常用的调试工具

8.仪器前面板和侧面分别提供了两个方便连接的USB 接口

9.仪器的支撑底座可以实现4 种不同倾角和位置的旋转，以为观察者提供最佳视角

10.辅助输出和参考时钟I/O 接口，方便与其他设备进行同步

11.USBTMC（测试和测量类）端口简化了仪器的编程

归档和分享操作：

●使用LabNotebook 快速保存所有文件

●使用LabNotebook 创建自定义报告

●保存数据在仪器内部的固态硬盘或网络硬盘

●可连接USB 打印机直接打印图片

●可以保存在外接移动硬盘上

●使用LAN 和GPIB 接口连接

●免费提供WaveStudio 软件远程控制和观察示波器数据

快速隔离和辨别系统问题

WaveScan高级搜索和查找工具

允许用户搜索单次采集信号中的欠幅、毛刺和其他20 多种常见的信号异常，而且可以由用户自定义搜索策略，进行数小时甚至数天的搜索工作。WaveScan 的优势在于，您可以搜索到之前不能直接触发的波形！

使用顺序模式进行高级波形捕获

顺序模式可以将存储深度进行分段存储，最高可分10,000段，可以一次性捕获间隔时间较长的快沿脉冲和异常事件，最大限度减少触发间隔的死区时间。顺序模式提供了每段捕获到的波形的时间戳，并且将两次触发之间的死区时间减小到1us。

高级数学和测量工具

采用HDO4000 高分辨率示波器的数学函数功能，例如平均模式、增强分辨率模式和FFT，配合示波器完整的自动化测量参数选项，理解波形的深刻含义和细节分析。得益于HD4096 技术前端数据采集的精确性，数据测量比传统8bit 示波器提高了16 倍的精度。HDO4000不仅仅简单“测量”波形，借助统计分析、小直方图和趋势图，可以展现波形参数随时间变化的动态效果

自WaveScan 开始，扫描模式不再是硬件触发的软件简单复制，它拥有了更加强大的功能。例如，没有任何一台示波器可以实现对于“频率”的触发，但是WaveScan 可以。用户甚至可以连续扫描几个小时甚至几天的波形用于隔离和分析异常事件，这极大得提高了调试效率。WaveScan秉承了Teledyne LeCroy 一贯的快速数据处理速度的风格，快速扫描数百万个事件查找异常，令用户体验其他示波器无法达到的高效和快速！

历史波形回放模式

自定义回放历史波形，隔离信号当中的异常，并进行自动参数测量或者游标测量，以发现问题信号的根源。单次触发自动启用历史回放模式，不会漏失任何波形。

LabNotebook归档和报告生成工具

HDO4000 高分辨率示波器标配提供报表生成工具用于保存和归档您的工作。借助LabNotebook 您可以保存显示的波形，参数设置和屏幕截图，所有内容统一保存，最大限度减少归档的工作量。

频谱分析仪模式

主要特点：

●完全集成于示波器的频谱分析仪

●可选的6 种不同垂直标度

●自动搜索频率峰值

●最多可显示20 个标识，提供频率和幅值对应的列表

●简便测量标识与参考频率之间的差值

●自动识别和标识基频和谐波

●频谱瀑布图可以显示谱线图随时间的变化，提供2D 和3D 显示模式

简便的频谱分析和FFT 功率谱

使用HDO4000 高分辨率示波器自带的频谱分析仪功能，提供给用户使用示波器进行频域分析的最佳解决方案。在频谱分析模式下，HDO4000 高分辨率示波器集成了专业频谱分析仪的用户界面，设置开始/ 截止频率、中心频率和频宽分布。其中，带宽分辨率可以选择根据信号类型自动设置或手动选择。频谱的垂直标度根据观察和分析的需要，可以选择dBm, dBV, dBmV, dBuV, Vrms, Arms。独特的峰值搜索功能可以便捷的自动标识峰值频率，并且用频率vs. 幅值的列表与用户进行交互。最多可以放置20 个marker，并且自动标识谐波频率。频谱瀑布图能够显示出频谱图随时间的变化规律，并且提供了2D 和3D 两种显示模式。

频谱分析仪专业的控制界面，简化了波形频域分析的操作。

功率信号分析选件

主要特点：

●快速分析功率转换电路和器件

●自动化开关电源测量

●彩*域标识波形中的功率损耗部分

●控制回路和时间域响应分析

●IEC61000-3-2标准的线电源和谐波测试

功率信号分析软件包专用于电源产品和功率转换器件和电路的快速测试和分析软件包提供了自动损耗测量和电源专用的用户界面。导通区间、截止区间和传输损耗区间都使用彩色色块标识加以区分。软件还提供给开关电源用户专用的测量工具、控制环路调制分析和线电源谐波分析等。

功率电源分析软件包提供了快速和简便的电压和电流输入设置，使电源测试的整个过程可以通过一键完成。与功率分析选件配套的校准工具消除了电压和电流源信号的时间相位偏差；在测量参数中提供了单周期和平均功率损耗的细致区分。除了高级的电源损耗测量能力之外，开关电源调制分析功能允许用户更加深入得分析电源控制回路响应和关键的工况步骤：如电源软启动性能、负载阶跃变化响应等。线电源分析工具根据EN61000-3-2 规范进行快速一致性测试。

Teledyne LeCroy为电源测试提供了一系列的探头和附件，如高CMRR 的差分放大器、高压差分探头、电流探头、校准修正源等。

串行触发和解码选件

调试串行数据总线一般被认为是非常复杂耗时的，但是在HDO4000 高分辨率示波器上集成的串行数据触发和解码选件提供了一种简洁并高效的串行总线调试和验证工具。

串行数据触发功能能够快速隔离总线事件，而不需要为了获取正确的总线信息在总线上设置手动的触发选项。触发条件可以输入二进制或十六进制的格式，其中条件触发功能甚至可以触发总线上一系列不同的事件。

总线协议解码会直接显示在波形上，并且用不同的颜*块来区分总线的帧结构，解码信息可以按二进制、 十六进制和ASCII 码显示。HDO4000 高分辨率示波器上在长存储条件下依然能够快速解码，并且放大之后的波形也可以清楚得看到解码细节。

为了进一步简化解码过程，所有解码后的信息都用列表在栅格下方进行显示，在列表中选择不同的解码帧就可以在波形中对该帧进行定位和放大，内置的波形搜索功能可以找到特定的解码值。

支持的串行数据协议

●I2C, SPI, UART

●CAN, LIN, FlexRay?, SENT

●USB 1.0/1.1/2.0, USB 2.0-HSIC

●Audio (I2S, LJ, RJ, TDM)

●MIL-STD-1553, ARINC 429

●MIPI D-PHY, DigRF 3G, DigRF v4

直接在物理层信号上叠加显示解码的协议信息，并且对协议的特定数据进行触发。
