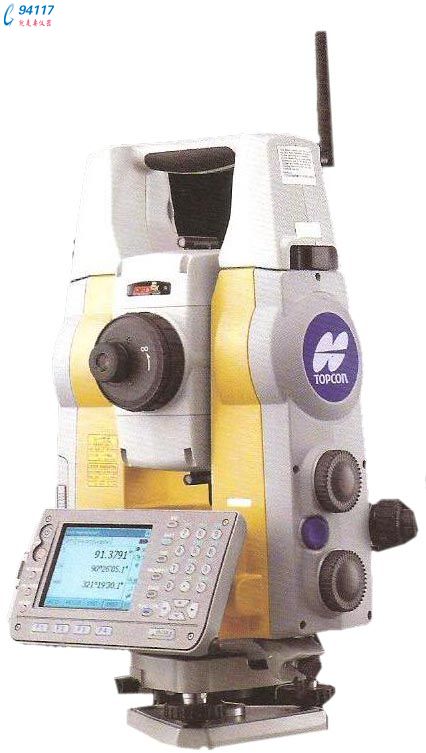

全站仪MS05A日本拓普康Topcon 全站仪MS05A

型号

MS05A

MS1A

望远镜

正像、同轴激光指示与测距光学系统，放大倍率：30X，分辨率：2.5"，最短焦距：1.3m

角度测量

绝对编码、对径检测、IACS技术

单位

度/Gon/密位，可选

最小显示

0.1"/0.5"，0.02/0.1mgon,0.0005/0.002密位

精度

0.5"，0.15mgon,0.0025密位

1"，0.3mgon,0.005密位

IACS

自主角度校正系统

倾斜补偿器

液态双轴补偿器，补偿范围：±4＇

距离测量

激光输出

无协作目标模式

2级

3R级

棱镜/反射片模式

1级

测程

反射片（50mm）

1.3至200m

1.3至300m

AP单棱镜

1.3至3500m

1.33500m

CP精密棱镜

1.3至800m

1.3至1000m

无协作目标

1.3至40m

1.3至200m

单位

密/英尺/美制英尺/英寸

最小显示

精测：0.00001m,测速/跟踪：0.001m

精测：0.00001m,测速/跟踪：0.001m

精度

反射片

（0.5+1ppm×D）mm

（1+1ppm×D）mm

AP/CP棱镜

（0.8+1ppm×D）mm

（1+1ppm×D）mm

无协作目标

（1+1ppm×D）mm

（3+1ppm×D）mm

测量时间

精测：每次0.9s（首次2.4s）,测速：每次0.6s(首次2.0s),跟踪：每次0.4s(首次1.3s)

自动照准与自动跟踪

望远镜同轴光学成像CCD感应器

自动照准范围

AP单棱镜

1000m/800m

CP精密棱镜

700m/600m

ATP1360度棱镜

600m/500m

反射片（RS50N-R）

50m/n/a

操作系统

操作系统

WindowsCE5.0

显示

3.5寸，TFT QVGA彩色LCD显示器、触摸屏、图标可激活操作

其它

防尘防水等级

IP64

工作温度/存储温度

-10至+50°C/-30至+70°C

尺寸（含提柄和电池）/仪器高度

长201×宽202×高375mm/236mm

主机重量（含提柄及电池）

7.6kg

供电系统

7.2v

电池

标配两块BDC58锂电池（7.2V、4.3Ah）

在20°C温度下的使用时间

标准的BDC58:大约3小时

外接电池BDC61(镍氢，13Ah):大约9小时
